Q-Phase ist ein patentiertes holografisches Mikroskop mit hoher Erkennungsempfindlichkeit.
Q-Phase ist die ideale Lösung für Experten, die eine präzise automatisierte Segmentierung einzelner Zellen für die anschließende Datenanalyse benötigen. Q-Phase wandelt Zellmerkmale und -dynamiken mühelos in numerische Daten um, die sich hervorragend für Vergleiche, Korrelationen und detailliertere statistische Auswertungen eignen.

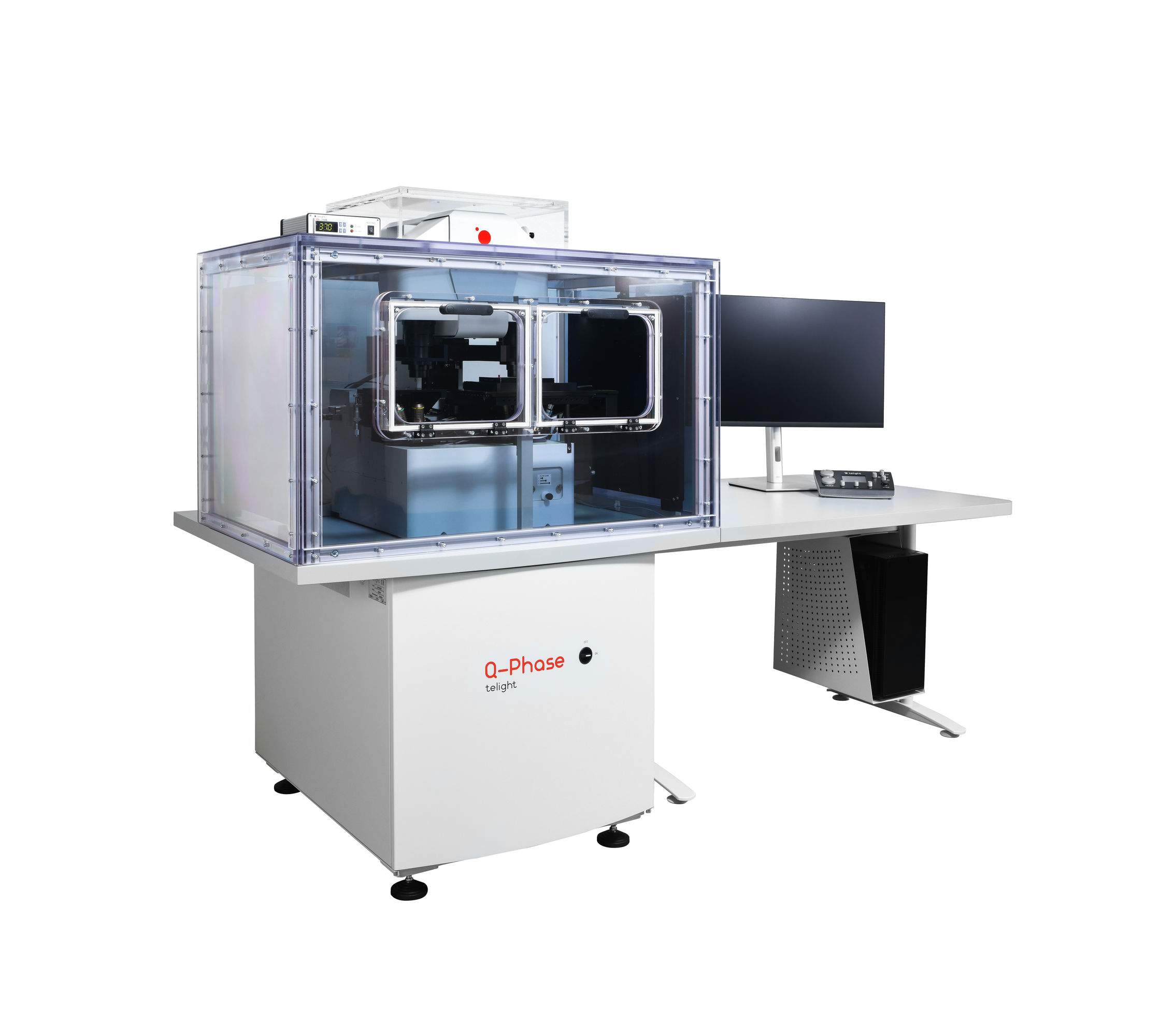

Telight Q-Phase
Q-Phase ist ein quantitatives, markierungsfreies Live-Cell-Imaging-System – ideal, wenn Sie eine zuverlässige, automatisierte Segmentierung und Analyse des Zellverhaltens wünschen. Es handelt sich um ein holografisches Mikroskop, das für die Echtzeit-Beobachtung lebender Zellen bei minimaler Phototoxizität optimiert ist. Q-Phase wandelt Zellmerkmale und -dynamiken mühelos in zuverlässige Daten für Ihre Analysen und Korrelationen um.
Alle-Schritte-in-einem
Q-Phase wurde speziell für die Beobachtung lebender Zellen in vitro im Rahmen mehrtägiger Langzeitversuche entwickelt. Das System bietet Raum für die Beobachtung, die automatisierte, präzise und schnelle Zellsegmentierung sowie, dank der speziell für Q-Phase entwickelten Software – auch für die Analyse: alle Schritte in einem System.
Specifications
Microscope
- Microscope configuration: transmission inverted microscope
- Microscopy techniques: holography (quantitative phase imaging), epifluorescence, simulated DIC, brightfield, high-pass filtered phase
- Objectives: magnification 4× to 60×
- Objective turret: 6-position, motorized exchange
- Light source: LED
- Operating wavelength: 660 nm
- Sample stage: motorized, 130 mm × 90 mm travel range
- Focusing: motorized objective turret, 8 mm travel range
- Piezo-focusing: optional, travel range 500 μm
- Lateral resolution: 4 μm with 4× NA 0.1 objective; 0.58 μm with 60× NA 1.4 objective
- Field of view: objective and camera dependent, up to 1.48 mm × 1.48 mm with 4× objective
- Acquisition framerate: 16 fps (higher framerates on request)
- Reconstructed phase image size: 1200 × 1200 px
- Illumination power at sample plane: down to 0.9 mW/cm2
- Phase detection sensitivity: down to 0.011 rad
- Power: 230 V/50 Hz (120 V/60 Hz optional), 1200 VA
- Dimensions (W × L × H): 1100 mm × 950 mm × 1620 mm microscope with incubator, 2515 mm × 974 mm × 1620 mm total with operator table
- Weight: 350 kg (including microscope table, fluorescence module and microscope incubator)
- Field and aperture diaphragms
- Side port available for fluorescence
- Microscope table with anti-vibration suspension
- Control panel with multifunctional touchscreen, sample stage joystick and rotary knobs
- Microscope incubator with computer temperature setting and temperature data logging (optional)
- Incubation chamber for precise and long-term controlof temperature, humidity and CO2 concentrations (optional) module or other additional techniques
Fluorescence Module
- Light engines: Lumencor with 3 channels (optionally up to 5 channels)
- Detectors: Andor Zyla 4.2 PLUS sCMOS (2048 px x 2048 px)
- Filters: 3 multichannel filter cubes, motorized channel switching
