Von der konventionellen zur Superauflösungsmikroskopie
LiveCodim ist eine universelle Plattform für die Superauflösungsbildgebung, die für den Anschluss an jedes handelsübliche Fluoreszenzmikroskop konzipiert ist. Sie ist die Lösung für die Live-Bildgebung mit hoher Auflösung und geringer Phototoxizität.

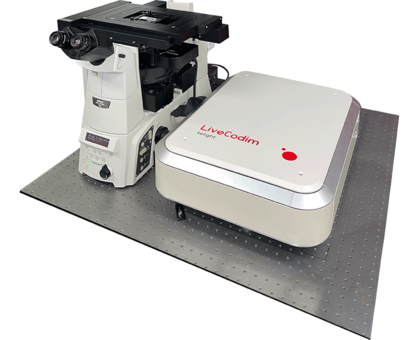

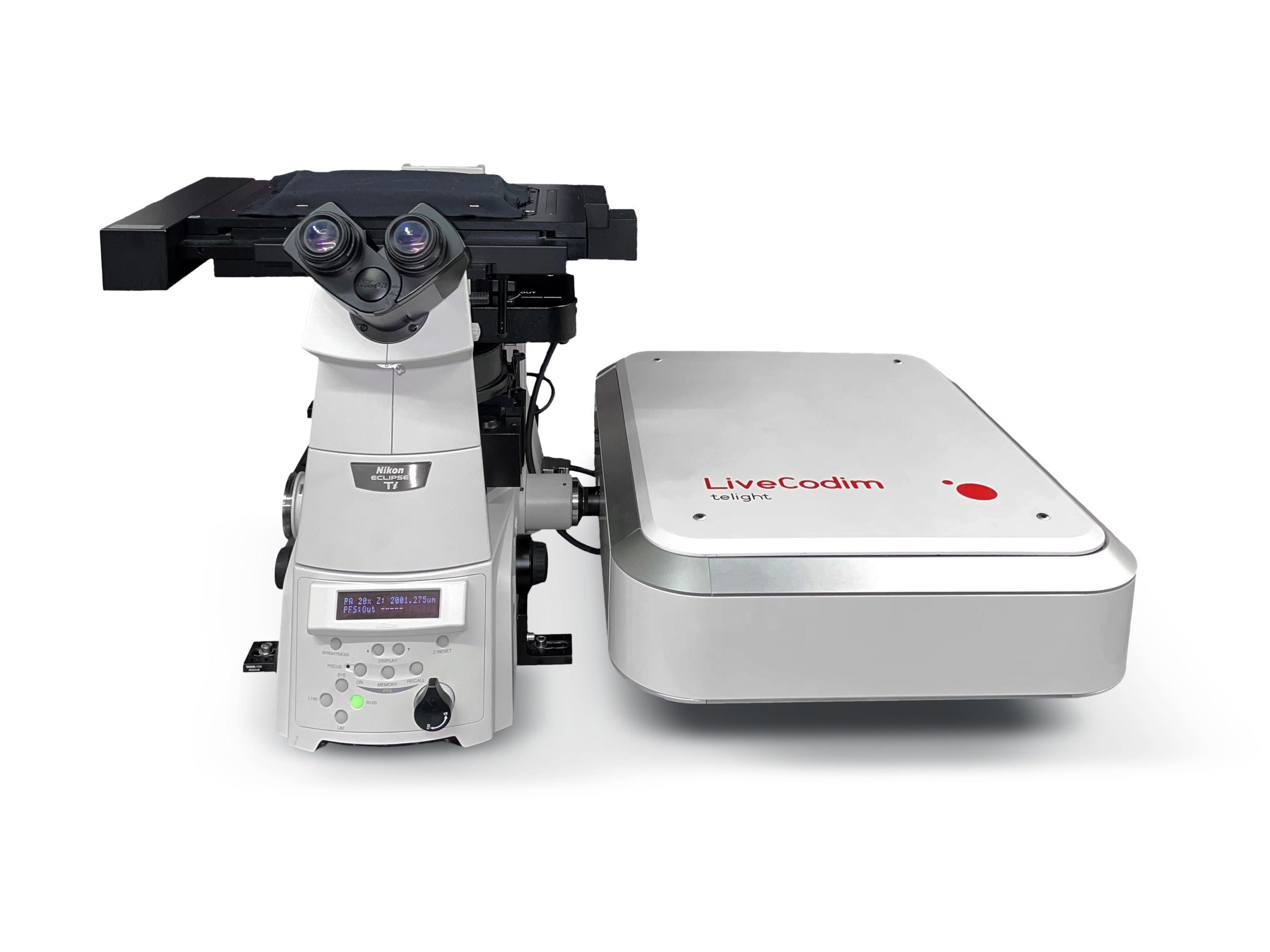

Telight LiveCodim
Kegelförmiger Beugungsstrahlformer
Im Jahr 2006 zeigte Gabriel Y. Sirat, dass die kegelförmige Beugung als praktisches Werkzeug zur Formung optischer Strahlen genutzt werden kann, und schlug vor, einen vielseitigen Strahlformer zu entwickeln und diesen in der superauflösenden Fluoreszenzmikroskopie einzusetzen.
Ein dünner biaxialer Kristall wandelt die Punktstreufunktion (PSF) eines regulären einfallenden Strahls in eine umfangreiche Familie von Lichtverteilungen um, wobei die Wahl der Verteilung durch die Polarisationen am Ein- und Ausgang gesteuert wird.
Seit 2019 setzt BioAxial die Entwicklung als Teil der Telight-Gruppe fort.
In der Praxis wird die Strahlformung erreicht, indem der biaxiale Kristall zwischen steuerbaren Polarisatoren eingeschlossen wird; dieser einfache optische Aufbau, ähnlich einem Polarimeter, ist in der Lage, innerhalb von Mikrosekunden – oder sogar noch schneller – von einem Muster zu einem anderen Muster mit unterschiedlicher Topologie zu wechseln. Darüber hinaus sind diese Muster perfekt kolokalisiert, da sie durch denselben primären optischen Strahl erzeugt werden.
Cancer research, Drug toxicity, Super-resolution microscopy, stem cells, immunology, migration studies, cell death, cell cycle, plant biology, cell-cell interactions, virology, ...
Specifications
Hardware
- 572 mm x 447 mm x 137 mm
- Inverted Stand from Zeiss, Leica,
- Nikon and Olympus
- Universal OME-TIFF File format
- Photometrics Kinetix
- 95% peak QE
- 1.2 electrons rms read noise at standard scan
- CoolLED PE4000 (16 wavelengths from 365 nm to 770 nm)
- Violet 405 nm
- Blue 488 nm
- Green 561 nm
- Red 640 nm
Imaging
- Widefield with epifluorescence
- Virtual pinhole confocal microscopy
- Quantitative 5D live-imaging
- Conical diffraction super-resolution microscopy (CODIM)
- Automated adaptative SR image processing
- Fast switching of acquisition mode (Widefield – Confocal – SR CODIM)
- Guided calibration wizard
- Intuitive user-friendly interface
- 2D 120 nm (Rayleigh)
- Confocal axial resolution
- Confocal mode: 80 × 80 µm without stitching
- SR CODIM mode: 50 × 50 µm without stitching
- 4 laser line in standard (extra line up to request)
- Standard sample preparation workflow
Conditions
- 60/63 x 1.4 (or more) NA (oil immersion) – provided upon request
- Right or Left Port C-Mount Compatible Inverted
- Stand From Zeiss, Leica, Nikon or Olympus
- Back-Port for LED Illumination
- Automated XYZ Stage
- Recommended: Hardware autofocus system (Zeiss DF, Nikon PF, Leica AFC, Olympus IMS)
- Automated Filter cube Turret
